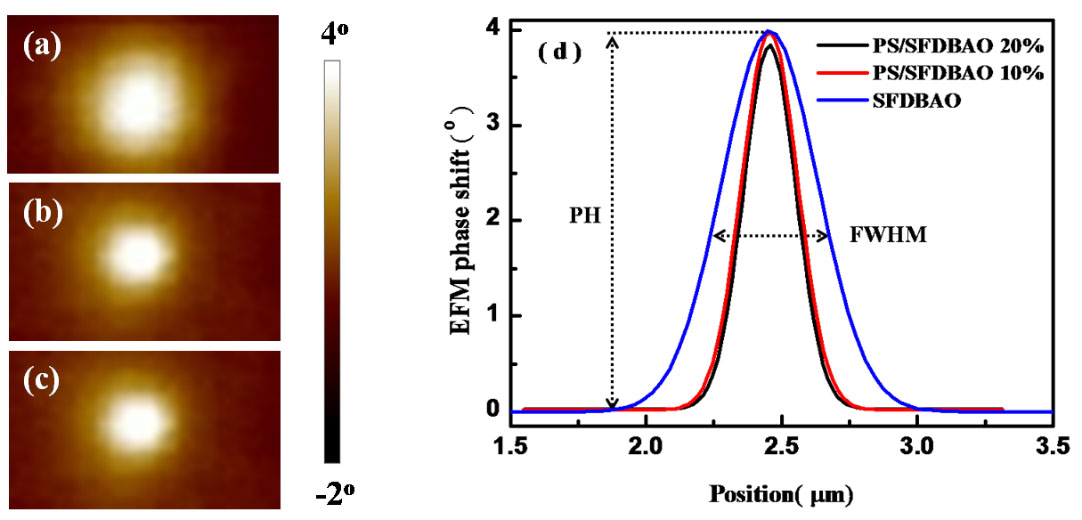

继纳米浮栅型存储器之后，电荷捕获型存储器被认为是一种极具应用前景的新一代非易失性存储器。位阻型有机小分子材料由于具有较高的热稳定性、电子结构可调、低成本的制备方法等优势，使其在新一代非易失性电荷捕获型存储器件中显示出了巨大的应用潜力。然而，基于该类材料的存储器件存储机制来源仍不清楚。在本工作中，IAM团队的王锦博士，解令海教授等人利用静电力显微镜和开尔文扫描探针显微镜对位阻型有机小分子SFDBAO/PS混合驻极体薄膜的电荷捕获、注入、以及保持等电荷动力学行为进行了可视化表征，并对其物理机制进行研究。定性与定量研究表明，通过将小分子(spiro[fluorene-9,7-dibenzo[c,h]acridin-5-one])(SFDBAO)与polystyrene (PS) 的混合极大地提高了薄膜的捕获电荷局域和保持能力，PS/SFDBAO混合驻极体薄膜的空穴捕获密度(~10-5 Cm-2) 远大于单组分SFDBAO薄膜(~10-6 Cm-2)和PS薄膜(~10-7 Cm-2)。而它们的电子捕获密度具有相同的量级(~10-7 Cm-2)。显示了SFDBAO/PS混合驻极体薄膜在高密度存储器中的潜在应用价值，该项工作近期发表在Phys. Chem. Chem. Phys. 2016, 18, 9412。
该工作得到了国家自然科学基金等的资助和支持。
文章链接：http://pubs.rsc.org/en/Content/ArticleLanding/2016/CP/C6CP00273K#!divAbstract
文章附件：
王锦 PCCP 2016 - Detection of trapped charges in the blend films of polystyrene SFDBAO electrets by electrostatic and KPFM.pdf
当前位置：
